变风量（VAV）系统是提供舒适空调的现代化高效能系统。VAV控制模式能提供准确的风量控制，极大地提高了用户的舒适感。在一个VAV系统中，空调负荷增大时供风量增加，空调负荷减小时供风量减少，和定风量系统相比，VAV系统仅需要较小的主机和风机容量，因此VAV系统比一般其他空调模式可以节省大量的能源。
VAV控制基本原理
VAV系统中空气分配的控制是由VAV单元（又称“变风量风箱”或VAV Box）负责，经由房间或区域内的温度传感器探测到的温度来控制进入房间的供风量。
VAV单元可以是“与压力有关”，也可以是与“与压力无关”。由于大多数与VAV系统相关的风道静压是变化的，因此与压力无关的控制模式比较适合。与压力无关的VAV单元控制模式能提供极准确之风量控制，除提高了用户的舒适感外，更可节省大量能源。房间或区域的控制范围由每一只温度传感器区分。 与压力无关的VAV单元控制由VAV专用控制器、进风口压差变送器、风门驱动器和温度传感器等控制部件组成。VAV专用控制器通过进风口风压传感器来控制供风量以便保持一个恒定的空气流量需求以便和使用的空间相适应。当该空间内负荷改变时，控制器将根据该空间内的温度传感器的讯号来改变供风量以适应空间的需求。对于任一给定的设定，不管进风口中静压是否改变，控制器将保持恒定的空气流量。
江森VAV控制的优势

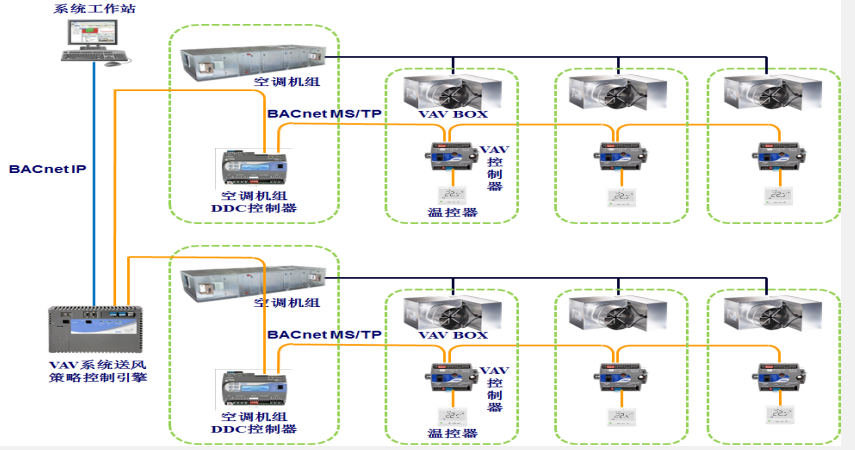

为了提供灵活的在线监察及控制，避免对用户不必要的打扰，及实行能源节约、监察及管理，一般的VAV系统均需联网到智能楼宇控制系统BAS。但是目前BAS的DDC控制器多由BAS供应商提供，而VAV单元则由VAV制造商提供，而控制器及VAV单元亦未必能100%兼容，这样的配合常发生问题。每当VAV系统出现故障时，无论在安装测试期间，或是在使用中，承包商、设计人员及业主均分不清责任所在，而不知道应联络BAS还是VAV制造商。
为了方便设计者及用户解决责任及技术支援上的问题，江森创造了新的DDC-VAV单元系统。此系统充分运用江森在空气分配产品（AIR DISTRIBUTION PRODUCTS）及BAS的技术及经验，为客户提供有效及高品质的DDC-VAV系统。因控制器及VAV单元均由江森设计、研发、安装及调试，兼容度达到100%。
通过DDC数字控制技术、高品质的VAV制造工艺和创新的独家负责原则，江森公司的DDC-VAV系统提供的优异性能和100%的兼容特性非一般VAV Box制造厂商和控制器供应商可比。DDC-VAV单元包括一个独家质保的VAV单元和内置的DDC控制器，为用户提供了控制器、传感器与VAV单元之间完美的配合，把协调的问题减到最少，并且确保控制器与VAV单元的要求完全匹配。
l DDC-VAV单元由江森公司独家负责，与江森的BAS系统100%兼容，用户不用考虑由于VAV Box和控制器不同厂家可能遇上的问题，如兼容性、供货期、价格及技术服务等
l 提供精确的风量计量，节省能源费用，为用户提供舒适的温度
l 所有VAV单元出厂时均贴有标签表明安装位置、型号、校准明细及风量，并且所有单元均厂内预先设定风量控制，从而使在现场安装和调试更加迅速，节省工期
l 体积细小容易安装，所有的控制设备均安装在外部，便于检测和维修
l 控制部件提供钢制箱体保护，一旦损坏或出现故障，可以立即更换，拆卸和替换不中断风道工作
l 在房间格局改变时，只需要及分钟的时间就可以在手持终端或楼控系统操作站上修改风量设定以便适应新的区域负荷的变化，再不需要进入吊顶内工作而导致用户不便
l 可以通过楼控系统的操作站读取房间的温度和实际的空气流量，并不需要进入用户的房间来重新设定控制参数
l BAS能记录每一台VAV末端的性能参数及变化趋势
l VAV末端报警时在中央操作站可弹出提示菜单
l 可与BAS或照明系统连锁运行
l 冬/夏季自动运行模式转换
l 每一个或一个区域的VAV末端装置耗能计算
VAV单元的控制组件
VAV控制器
VMA（VAV Modular Assembly）是江森公司最新型号的VAV末端单元控制器，集DDC控制器、风阀驱动器和差压变送器于一体，该系列产品除了节省安装调试时间外，更提供了最新先进的PRAC VAV控制模式，大大提高了VAV末端单元的工作效率。VMA1400系列控制器可以用于“与主风道压力无关”的单风道末端单元和风机动力型末端单元系统。
l DDC控制器、风阀驱动器，即差压变送器合而为一的集成的组合结构，可以直接安装在末端单元的风阀轴上，省去了外置接线及安装时间；
l 采用增强型风阀驱动器，驱动器马达反应快捷，从全开到全关只需要30秒，可以精确的进行位置控制，大大减少设置及误动，从而延长驱动器的寿命；同时马达的行程纪录可以从Metasys的工作站中获得；
l 提供了Proportional adaptive运算法则（专利的P-adaptive及Pattern Recognition Adaptive Control）可以进行连续不断的回路调节；
l 通过独特的检测功能，能识别及修正与风量、风阀行程及能源效率相关的系统偏差，监测的功能包括风阀失速监测、缺风监测、步进电机行程纪录，及VAV单元流量测试等。当系统改变时，可以通过不同的报警方式来及时提醒操作人员，很快的做出修正，使系统正常运行，保证用户的舒适；
l 可以与Metasys 系统完全兼容，成为楼宇自控系统的网络部件；
l 标准的应用程序已经存储在HVAC PRO FOR WINDOWS 数据库中，通过快捷简单的问答式选择指定项目的操作需求
l 程序数据与参数存储在FLASH存储器中，断电后不会丢失，无需重新设置；

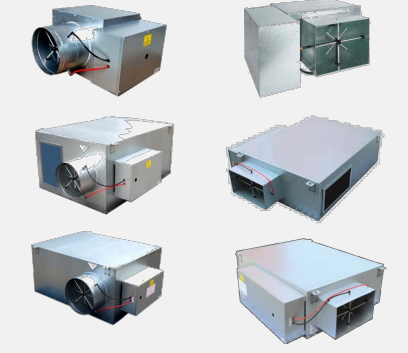

VAV 变风量箱（VAV Box）
江森可提供全系列VAV 变风量箱产品，包括单风道VAV Box、带风机助力VAV Box、带热水盘管或电加热VAV Box。具有以下特点：
l 全系列产品获AHRI认证
l 自动化生产线
l 严格的工厂测试系统
l 压力无关型
l 专利FLOWSTAR（16-20个感应点）十字型流量传感器精准测量
l 2% 的风阀渗漏量，优于国标
l 0.7 至 0.9 mm厚镀锌钢外壳
l 箱体内衬25mm厚，密度为48 kg/m3 隔声保温材料
l 具有阻燃防火保护贴面
l 可分离的加热器结构设计
单风道VAV末端
该型产品结构简单、可靠、造价低，它是根据温差把需要的风量送出，风量的需求是从PI回路计算出来的。但风量的上限及下限是定了的，如室温已达到要求，VAV会慢慢把风量减小直至一个最小风量的要求，才把风量定下来。
带风机末端单元
带风机的末端单元给暖通应用带来新的飞跃，并提高其灵活性。通过利用废热作为加热源，从而实质上节约了运营成本。
l 利用吊顶的热源，减少再加热。
l 自动将过量的热源从内区分配到外区。
l 比起单风管带加热的末端设计，带风机的末端单元选择最低风量运行即可满足加热要求，就无须再启动加热装置了。
l 在低负荷的条件下增加空气的流动。
l 当中央风机系统关闭时，带风机的末端单元仍可以响应室内温度变化的要求。
l 避免了流动空气总量的减少，提高送风效率，维持常量输出。
l 由于使用区间的空气流动为常量，避免变风量系统低负荷运行情况下的微弱空气流动现象出现。最近，ASHRAE研究表示，高大空间的微弱空气流动已经造成当今楼宇最主要的投诉焦点。
l 送风温度是不断变化的，保证在低负荷运行的情况下，不会出现过冷的现象。
l 噪音等级恒定，比间断式的噪音来的舒适。
空气压差传感器
l 精确测量风道动压，为计算风道送风量提供准确依据；
l 原理及结构简单，不需日常维护；
l 每天自动校准一次以确保设备精度。
室内温度传感器
l 精确测量整个房间的温度；
l 带设定点选择按钮，可随心调节室内温度；
l 外型美观大方，使用于不同的安装位置。
